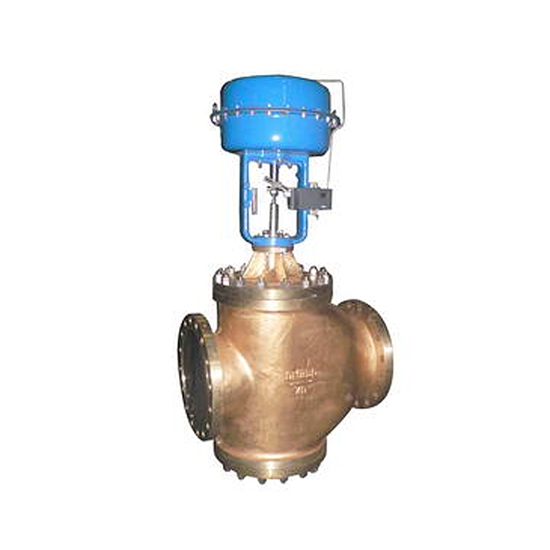

ZMAN氣動雙座調節閥
ZMAN系列氣動簿腴直通雙座調節閥采用雙導向結構，配用多彈簧執行機構。具有結構緊湊、進面輕、動作靈敏、壓降描 失小、允許壓差大、閥容量大、流量特性栝確、維護方便等優點，可用干苛刻的工作條件。特別適用于閥前后壓差較大，泄漏要求不離的工作場合。本系列產品有標準型、調節切斷閥、波紋管密封型、夾套保溫型等 多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~300。適用流體溫度由-196℃~+560℃范圍內多種檔次。泄漏星 標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
目錄
概述
ZMAN系列氣動簿腴直通雙座調節閥采用雙導向結構，配用多彈簧執行機構。具有結構緊湊、進面輕、動作靈敏、壓降描 失小、允許壓差大、閥容量大、流量特性栝確、維護方便等優點，可用干苛刻的工作條件。特別適用于閥前后壓差較大，泄漏要求不離的工作場合。本系列產品有標準型、調節切斷閥、波紋管密封型、夾套保溫型等 多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~300。適用流體溫度由-196℃~+560℃范圍內多種檔次。泄漏星 標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

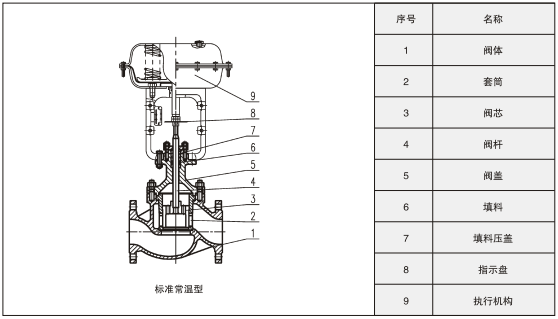

主要零件常用材料
| 名稱 | 材質 |
| 閥體閥蓋 | ZG230-450、ZG0Cr18Ni9 |
| 閥芯閥座 | 0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太萊 |
| 填料 | PTFE、柔性石墨 |
| 波紋管 | 0Cr18Ni9 |
| 墊片 | 石墨纏繞墊片（V6590）、F4 |
| 膜蓋 | A3、0Cr18Ni9 |
| 波紋膜片 | 夾增強尼龍織物丁腈橡膠 |
| 彈簧 | 60Si2Mn |
| 閥桿推桿 | 0Cr18Ni9、2cr13 |
雙座閥主要技術參數
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||||||
| 閥座 通徑 mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||||||
| 額定 kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 1960 | 2560 | ||||||||||||||||||
| 公稱壓力（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||||||||||||||||||||
| 行程 | 16 | 25 | 40 | 60 | 100 | 130 | ||||||||||||||||||||||||||
| 薄膜有效面積Ae（cm2） | 280 | 350 | 560 | 900 | 1400 | 活塞式 | ||||||||||||||||||||||||||
| 信號范圍KPa | 20-100、40-200、80-240 | |||||||||||||||||||||||||||||||
| 氣汽源壓力MPa | 0.1-0.4 | 0.4-0.7 | ||||||||||||||||||||||||||||||
| 固有流量特性 | 線性、等百分比、快開 | |||||||||||||||||||||||||||||||
| 固有可調比 | 50:1 | |||||||||||||||||||||||||||||||
| 泄漏等級 | 硬密封IV、V級；軟密封VI | |||||||||||||||||||||||||||||||
| 法蘭尺寸 | 符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等標準 | |||||||||||||||||||||||||||||||
| 閥體材質 | WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等 | |||||||||||||||||||||||||||||||
| 閥芯材質 | 304、316、420、鈦、鎳、哈氏合金、Monel等 | |||||||||||||||||||||||||||||||
| 工作溫度℃ | -40~+230℃（常溫）、+230~+450℃（中溫）、 +450~+560℃（高溫）、-40~-196℃（低溫） | |||||||||||||||||||||||||||||||

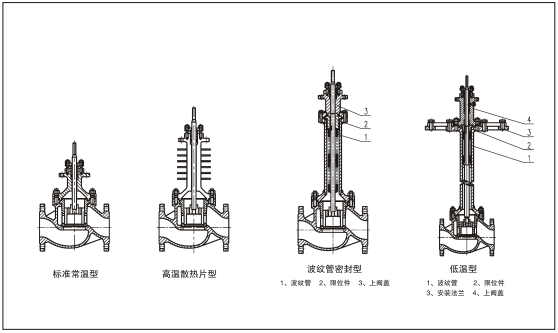

| 系列類型 | 常溫型、中溫型、低溫型。波紋管密封型、夾套保溫型、調節切斷型 | |||||||||||||||||||||||||||||||
主要性能指標
| 序號 | 項目 | 標準型調整閥 | 高溫、低溫型調節閥 | ||||
| 不帶定位器 | 帶定位器 | 不帶定位器 | 帶定位器 | ||||
| 1 | 基本誤差（%） | ±5 | ±1 | ±15 | ±4 | ||
| 2 | 回差<（%） | 3 | 1 | 10 | 3 | ||
| 3 | 四區<（%） | 3 | 0.4 | 8 | 1 | ||
| 4 | 始終點偏差 <（%） | 氣開 | 始點 | ±2.5 | ±1 | ±6 |
±2.5 |
| 終點 | ±5 | ±15 | |||||
| 氣關 | 始點 | ±5 | ±15 | ||||
| 終點 | ±2.5 | ±6 | |||||
| 5 | 額定行程偏差<（%） | ±2.5 | +2.5 | +6 | +2.5 | ||
氣關式（正作用）金屬密封型允許壓差表
執行機構型號彈簧范圍（KPa）氣源壓力（KPa）定位器（帶/否）閥座直徑dn(mm)20253240506580100125150200ZHA-2220-1000.14否0.920.72 帶5.504.33 40-2000.25帶6.406.14 80-2400.4帶6.406.40 ZHA-2320-1000.14否 0.730.580.46 帶 4.403.492.77 40-2000.25帶 6.244.943.92 80-2400.4帶 6.406.406.40 ZHA-3420-1000.14否 0.550.440.35 帶 3.272.642.10 40-2000.25帶 4.633.752.98 80-2400.4帶 6.406.406.40 ZHA-4520-1000.14否 0.480.400.30帶 2.902.411.8040-2000.25帶 4.113.422.5580-2400.4帶 6.406.405.56
氣開式（反作用）金屬密封型允許壓差
執行機構型號彈簧范圍（KPa）氣源壓力（KPa）定位器（帶/否） 閥座直徑dn(mm)20253240506580100125150200ZHA-2220-1000.14帶/否0.920.72 40-2000.25帶5.514.33 80-2400.28帶6.406.40 ZHA-2320-1000.14帶/否 0.730.580.46 40-2000.25帶 4.413.492.77 80-2400.28帶 6.406.406.40 ZHA-3420-1000.14帶/否 0.550.440.35 40-2000.25帶 3.272.652.11 80-2400.28帶 6.406.405.63 ZHA-4520-1000.14帶/否 0.480.400.3040-2000.25帶 2.902.411.8180-2400.40帶 6.406.404.82
允許壓差表的附注說明
1.填料材質為PTFE
2.介質的流向與閥芯關閉的方向相反
3.金屬密封型泄漏等級為IV級
4.數值受公稱壓力、壓力、溫度限制
5.波紋管密封型P2≠0時須重新核對；

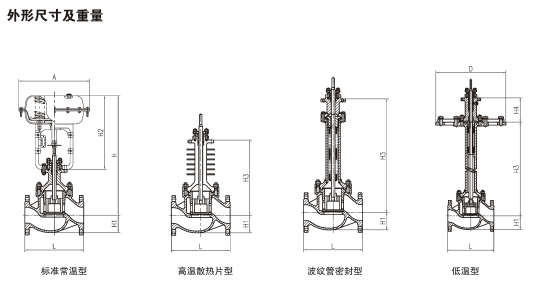

外形尺寸及重量
訂貨注意事項
一、若訂貨前還未選定型號，請向我們提供您的使用參數
1、公稱通徑、額定流呈系數Kv
2、流體性質(包括公稱壓力、溫度、粘度或酸堿性》
3、閥作用形式（氣-關式或氣-開式）
4、流呈特性
5、閥前、閥后壓力
6、閥體、闊芯材料
7、輸入信號
8、是否帶附件，說明附件型號，以便我們的為您正確選型。
二、特殊要求
1、特殊檢驗
2、完全去油、去水處理；
3、禁銅處理；
4、特殊接口、配管；
5、真空條件下使用；
6、指定涂層顏色
7、特殊介質（氣氣、氯氣、氮氣）
8、使用不銹鋼連接件；
三、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購
四、當使用的場合非常重要或管路比較復雜時，請您盡繭提供設計圖紙和詳細參數，由我們的專家為您審核把關。
