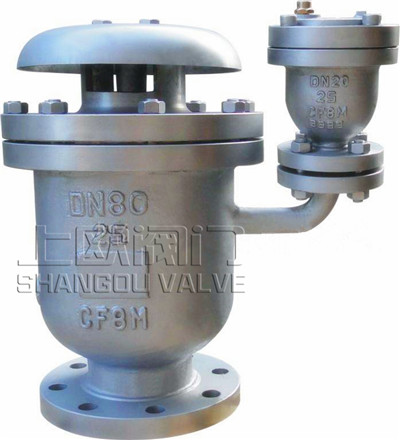

復合式高速排氣閥
FGP4X復合式高速進排氣閥用于管路上的最高點或閉氣的地方，來排除管內的氣體來疏能管道，達到正常工業，如不裝給水管道復合式高速排氣閥，管內流動的液體會產生動熱引起氣體，形城段路，使管道出水量達不到設計要求，其次，管道在運轉時出現停電、停泵管道會出現負壓引起管道振動或破裂，排氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
產品概述
復合式高速排氣閥規格及類別，應符合管道設計文件的要求 | ||
復合式高速排氣閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。 | ||
復合式高速排氣閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的 | ||
復合式高速排氣閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。本類閥門在管道 | ||
型號：FGP4X | 公稱通徑DN：40-400 | 使用壓力MPa：1.0-6.4 |
連接方式：法蘭 | 形式：自動 | 主要功能：吸氣，排氣 |
使用介質：水 | 材質：鑄鐵 鑄鋼 不銹鋼 | 標準：國標機械部標準或定做非標 |
FGP4X復合式高速進排氣閥用于管路上的最高點或閉氣的地方，來排除管內的氣體來疏能管道，達到正常工業，如不裝給水管道復合式高速排氣閥，管內流動的液體會產生動熱引起氣體，形城段路，使管道出水量達不到設計要求，其次，管道在運轉時出現停電、停泵管道會出現負壓引起管道振動或破裂，排氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
產品用途
復合式高速排氣閥安裝于有可能高速進排氣的地方，充水時高速排除管道中的空氣，在管道放空時吸入空氣保持排水通暢，給水管道復合式高速排氣閥在管道正常工作時可以不斷地排除析出的空氣。在有可能產生水錘的時候使空氣自動進入，避免產生負壓，防止或減緩水錘的危害。
產品特點
復合式高速進排氣閥可防止浮球在高速氣流中被吹起而堵塞排氣口，造成排氣閥失效，為防止閥口被吹堵，高速進排氣閥在入口設置護筒，使閥門在結構上變得復雜。 1、充水時高速排氣，不怕吹堵。 2、放水時高速吸氣。 3、壓力下微量排氣。
作用原理
當水進入管道時，塞頭停在定位架下部，復合式高速排氣閥進行大量排氣，當空氣排完時，水進入閥內把球浮起，傳動塞頭關閉，停止排氣。如管道在正常運轉時自然會產生少量氣體會聚集到管內上部，到相當程度，給水管道復合式高速進排氣閥內水位下降，浮球隨時下降氣體從小孔排出。如出現停電、停泵，管內水流空時，管內隨時會出現負壓力，浮球順?biāo)侣。蜷_小孔帶動大孔進行大量進氣確保管道安全；但不能在污水管道上使用。
材料表
NO | PARTSNAME | MATERIAL |
1 | 閥體/BODY | WCB/CF8/CF8M |
2 | 閥蓋/CAP | WCB/CF8/CF8M |
3 | 大孔密封組件/sealingcomponents | NBR |
4 | 排氣罩/Exhausthood | WCB/CF8/CF8M |
5 | 小排氣孔/exhaustport | --- |

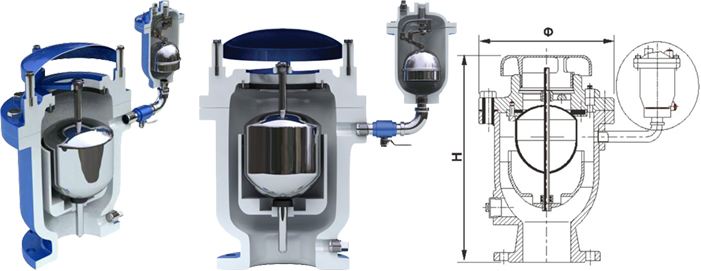

產品結構圖
連接尺寸
公稱通徑DN | D | D1 | D2 | Φ | H | Z-Φd |
50 | 115 | 85 | 68 | 195 | 320 | 4-14 |
65 | 160 | 125 | 100 | 195 | 320 | 4-18 |
80 | 195 | 160 | 135 | 242 | 375 | 4-18 |
100 | 215 | 180 | 155 | 260 | 395 | 8-18 |
150 | 280 | 240 | 210 | 345 | 500 | 8-23 |
200 | 335 | 295 | 265 | 425 | 600 | 8-23 |
250 | 390 | 350 | 320 | 500 | 680 | 12-23 |
300 | 440 | 400 | 368 | 606 | 780 | 12-23 |
350 | 500 | 460 | 425 | 650 | 860 | 16-23 |
400 | 565 | 515 | 485 | 740 | 940 | 16-25 |
使用說明
①要垂直安裝本排氣閥，立管系統應在最高點，水平管系統應安裝在最末端；
②在安裝給水管道復合式高速進排氣閥管道開孔處安裝人孔：在長距離大管在線開個小孔，當水流到達開孔位置時，由于空間狹隘，無法形成氣體聚集區，故無法分離氣液混合物，就不能有效的排除管線內的氣體，所以在開孔處安裝人孔，形成氣體聚集區，可以有效的分離氣液，排除管道內的氣體；
③在復合式高速進排氣閥下面加裝緩沖塞閥：在管線注滿水情況下，因管道壓力大，當水流到達管道開孔處，此時管道壓力聚集在空氣閥底端，在沒有安裝緩沖塞閥時，過大的水流壓力會對排氣閥里面的部件產生破壞，進而發生諸如排氣閥漏水、不排氣等現象，所以建議在排氣閥下面特別是在高壓管路的排氣閥下面加裝緩沖塞閥。
