電動偏心半球閥
電動偏心半球閥,PQ940H電動偏心半球閥廣泛用于噴煤粉、控制法氣體、含顆粒流體及粉沫固體介質輸送的最佳設備。電動偏心半球閥是由角行程電動執行器及和偏心半球閥組成，執行器采用一體化結構，電動執行機構內置伺服系統，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。
電動偏心半球閥產品說明
電動偏心半球閥,PQ940H電動偏心半球閥廣泛用于噴煤粉、控制法氣體、含顆粒流體及粉沫固體介質輸送的最佳設備。電動偏心半球閥是由角行程電動執行器及和偏心半球閥組成，執行器采用一體化結構，電動執行機構內置伺服系統，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。電動偏心半球閥是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流動，具有良好的穩定性。其次，還有流量大，可調范圍廣等特點。電動偏心半球閥(凸輪撓曲調節閥)廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、藥類、食品、紡織、輕工等行業。
電動偏心半球閥產品特點
1．水損為零。采用偏心結構，閥門開啟后，流道完全暢通，水頭損失為零。可節約大量能源。
2．可靠的密封方式。軟密封結構具有自密封性能，硬密封結構具有彈性補償性能。
3．耐磨損，使用壽命長。球閥在開啟后，球冠偏置于閥體內，不被介質直接沖刷。
4．自動清污功能。硬密封偏心半球閥的球冠邊沿采用刀刃狀，不但可以刮去閥座上的污垢，還可以切斷雜物。
5．啟閉迅速。偏心曲軸旋轉90度即可實現啟閉，啟閉時間短
6．適合高流速。直通流道，堅固的偏心曲軸使之適用高流速且無振動。
1．適用介質：清水.原水（含泥沙）.污水.海水、蒸汽、煤氣、天然氣、油品等。
2．適用溫度：軟密封偏心半球閥為-40℃-135℃；硬密封半求閥為常溫至600℃左右
3．適用壓力：PN6-PN64。
4．公稱通經：DN50～DN1200
電動偏心半球閥工作原理
執行器（或扳手）帶動閥桿迫使關閉件球體繞中心A轉動，球體自B點移至C點，此時相對閥門中心點O，從B到C的軌跡為一凸輪狀偏心，右旋進入閥座是閥門關閉保持優良密封，該產品按凸輪原理設計，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由完全脫離至接觸，并逐漸增大密封比壓，直至完全密封，反之為開。見下圖：
適用范圍
半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃氣專用閥、石油化工專用閥、煤粉噴吹專用閥六大系列。在石油、化工、冶金、電力、燃氣、排灰、噴煤粉等行業是閘閥、截止閥、Y型閥、球閥的更新?lián)Q代產品。
主要技術參數
公稱通徑：DN50-1000 公稱壓力：PN1.0-10.0Mpa
電動偏心半球閥材質
閥體：WCB CF8 CF8M ZG1Cr18Ni9Ti
球體：硬密封：ZG1Cr18Ni9Ti 軟密封：CF8/CF8M
閥座：硬密封：2Cr13、1Cr18Ni9Ti 軟密封：PTFE PPL
工作溫度：硬密封：-40～425℃，軟密封：-28～250℃
采用的主要標準
設計制造按 API6D GB/T12237-1989;
試驗和檢驗按 AP1598 JB/T9092-1999;
法蘭尺寸 GB/T9113-2000 JB/T79-1994 HG20592-1997;
結構長度按 KYV-2000
實驗壓力 單位：MPa
公稱壓力 | 常溫最大工作壓力 | 殼體實驗壓力 | 氣密封試驗壓力 | 高壓密封實驗壓力 |
1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
6.4 | 6.4 | 9.6 | 0.6 | 7.1 |
Class150 | 2.0 | 3.0 | 0.6 | 2.2 |
Class300 | 5.0 | 7.5 | 0.6 | 5.5 |
使用范圍
殼體材料 | 閥座材料 | 適作溫度 | 適用介質 |
碳鋼C型 | PTFE+不銹鋼 | ≤150℃ | 水、蒸汽 |
不銹鋼 | ≤250℃ | ||
鉻鎳鈦鋼P型 | PTFE+不銹鋼 | ≤150℃ | 硝酸類 |
不銹鋼 | ≤200℃ | ||
鉻鎳鉬鈦鋼P型 | PTFE+不銹鋼 | ≤150℃ | 醋酸類 |
不銹鋼 | ≤200℃ | ||
鉻鎳鉬鈦鋼I型 | 本體+硬質合金 | ≤550℃ | 蒸汽、冶 |
主要零件材料
| GB | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12MoTi | ZG15Cr1Mo1v | |||
ASTM | WCB | CF8 | CF8M | WC9 | ||||
球體 | GB | ZG2Cr13 | ZG1Cr18Ni9Ti/ | ZG0Cr18Ni12MoTi | ZG15Cr1Mo1v | |||
ASTM | CA15 | CF8+HF | CF8+HF | WC9+HF | ||||
閥桿 | GB | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12MoTi | 25Cr2Mo2v | |||
ASTM | 420 | 304 | 316 | F22a | ||||
閥座 | GB | PTFE | 2Cr13 | PTFE | 1Cr18Ni9Ti | PTFE | 0Cr18Ni12MoTi | D517 |
ASTM | PTFE | 420 | PTFE | 304 | PTFE | 316 | HF | |
填料 | GB | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 |
ASTM | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 | |
螺栓 | GB | 25 | 0Cr18Ni9 | 0Cr18Ni9 | 15Cr1Mo1v | |||
ASTM | A193 B7 | A320-B8 | A320-B8 | A193 B16 | ||||
螺母 | GB | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 20CrMo | |||
ASTM | A194 2H | A194-8 | A194-8 | A194-4 | ||||

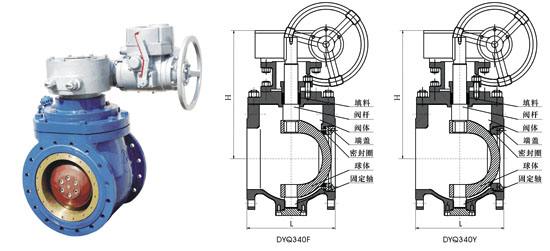

主要外形和連接尺寸
 |
||||||||||||||||||||||||
| ||||||||||||||||||||||||
.png){kind=small}
